具有4K UHD(3840 x 2160像素)显示屏的55英寸高亮度宽屏手术监视器,可用于内窥镜、显微外科手术及其他治疗流程。

  • 准确的色彩还原 (BT.2020)
  • 支持HDR
  • 支持画中画、画边画显示
  • 输入信号自动检测
特性
Monitor - Endo 4K - UHD Display EXxx42
Monitor - Endo 4K - Color Gamut EX5542

广色域区分色阶

在手术过程中,手术医生需要能够区分不同的色阶。EX5542支持BT.2020 4K视频色彩标准,以确保由支持BT.2020的摄像机拍摄的红色和黄色色阶之间的微妙差异在屏幕上可以区分出来。
Monitor - Endo 4K - HDR

兼容HDR

HDR(高动态范围)指显示设备上显示的接近人眼对色彩和光的感知
的范围。配备感知量化(PQ)曲线和混合对数伽玛(HLG)曲线,支持HDR。
确保支持HDR的内窥镜摄像机拍摄的影像不会产生暗部细节丢失,更
接近人类视觉系统。
Monitor - Endo 4K - Design EX5542

全平面设计

手术室包含各种医疗器械,这些设备都是根据正在进行的手术类型进行放置的。安全操作和无菌环境起着重要作用。艺卓的手术监视器采用平面设计,可确保安全环境并易于清洁和消毒。监视器正面覆盖一层完全平坦的防尘防水保护玻璃(正面防护等级:IP45,整体防护等级: IP32) 。

Monitor - Endo 4K - Lightweight and VESA EX5542

自重轻 符合VESA标准

传统大屏显示器由于重量大且配套设施承重有限,在实际使用中不便于安装,EX5542的重量仅为29.3公斤,与其他同尺寸的显示器相比更轻,从而降低了安装和维护的难度。 符合 VESA 标准的同时,可以灵活安装到固定装置上。
Monitor - Endo 4K - Cable Cover EX5542

线缆盖确保安全和卫生

线缆盖的配备设计,线缆可以被整齐地连接并存放在视线之外,以保持手术室的高度安全和卫生。
Monitor - Endo 4K - Cable Management EX5542

轻松的线缆管理

通过12G-SDI(BNC)、DisplayPort或HDMI,用一根线缆在各种模态下以每秒60帧的速度显示高达4K UHD影像。通过12G-SDI(BNC)连接时,即使在30米的长距离内也能实现稳定的传输。

Monitor - Endo 4K - Output EXxx42

将影像直接输出到多个显示器上

监视器还配备了12G-SDI(BNC)、DisplayPort和DVI输出终端,因此输入视频可以直接环出到下一个监视器。同一影像在多台显示器上显示,使医务人员在手术室内顺利分享信息,同时减少了多余的布线。

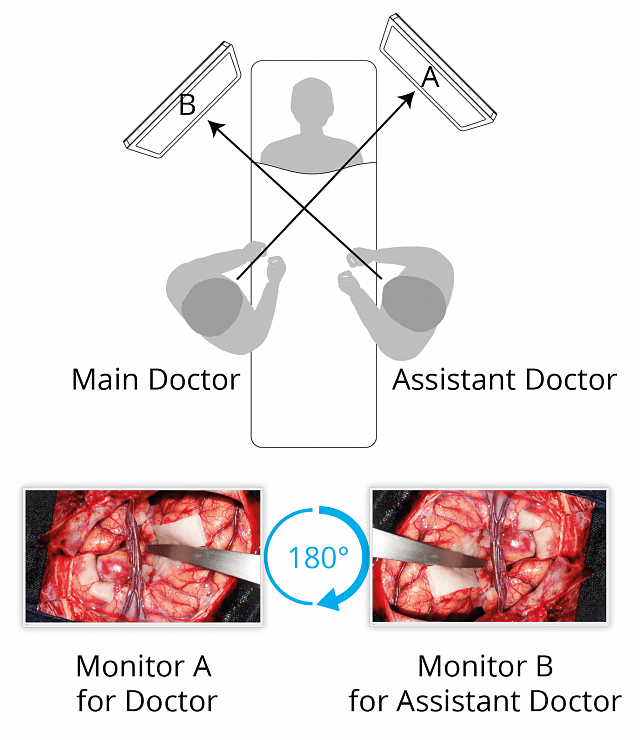

Monitor - Endo 4K - Rotate and Mirror EX5542

180° 旋转与镜像

无论术野相机的方向如何,你都可以将显示的影像旋转180°或对其进行镜像,以找到完美的手术角度。这对于将影像与周围助手和外科医生的位置线对齐很有用,提高了手术室的便利性。

Monitor - Endo 4K - Multiple Signals EX5542

在同一屏幕上查看不同画面

两个不同类型的信号源可以在一个监视器上同时显示,可以使用PbyP(画中画)并排观看,也可以使用PinP(画中画)功能观看。这在除了显示手术影像外还需要同时监测生命体征或超声内窥镜的情况下非常有用。

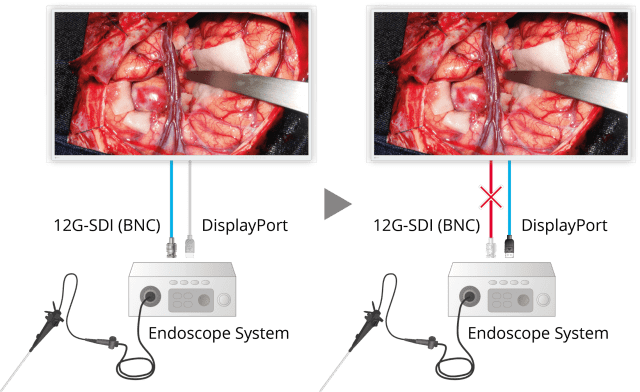

Monitor - Endo 4K - Fail-Safe Display EX5542

失效信号安全显示

如果不再检测到选定的视频信号,自动输入检测功能会自动切换到另一个连接的输入端口。这在视频信号的输入由于系统错误或其他外部干扰而中断的情况下实现故障转安全。
Monitor - Endo 4K - Adjust Screens EX5542

单独屏幕调整

当在同一屏幕上并排显示两个信号源时,每个图像的显示模式(伽玛1.8 - 2.6或DICOM预设模式)可以独立于另一个图像进行调整。这对于在正确的显示条件下同时观看两种不同的模态是非常有用的(如内窥镜、CT、MRI)。
Monitor - SDG

我们对SDG的贡献

作为企业社会责任(CSR)活动的一部分,EIZO正在为联合国的可持续发展目标(SDG)做出贡献。

支持健康的生活
Making Each Life Visual,我们旨在通过创新的医疗技术提供准确的诊断和治疗,为每个人提供最佳的医疗服务。
学到更多

环保
我们的医疗保健产品旨在提高能源效率,以减少功耗和二氧化碳排放,同时保持医疗健康所需的高性能和功能。我们还实施了负责任的售后服务回收系统。
学到更多

在我们的年度企业社会责任报告中了解我们最近的活动。

规格

General

Model VariationsEX5542: without stand
Cabinet ColorWhite
Certifications & Standards (Please contact EIZO for the latest information)CE / UKCA (Medical Device), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN 60601-1, VCCI-B, FCC-B, CAN ICES-3(B), RCM, RoHS, China RoHS, WEEE, CCC
Supplied Accessories (May vary by country. Please contact EIZO for details)Cable cover, monitor attachement screws x 4, cable tie x 2, Utility Disk (Instructions for Use, Installation Manual)
Optional AccessoriesWall mount FWM6300

Panel

TypeTFT Color-LCD Panel (IPS)
BacklightLED
Size139.7 cm / 55"
Native Resolution3840 x 2160 (16:9 apect ratio)
Viewable Image Size (H x V)1209.6 x 680.4 mm
Pixel Pitch0.315 x 0.315 mm
Display Colors10-bit colors (SDI): 1.07 billion colors (maximum)
8-bit colors: 16.77 million colors
Viewing Angles (H / V, typical)178° / 178°
Brightness (typical)700 cd/m²
Contrast Ratio (typical)1100:1
Response Time (typical)8 ms (gray-to-gray)
Color Gamut (typical)BT. 2020 emulation

Video Signals

Input TerminalsBNC (3G-SDI), BNC (12G-SDI), DVI-D, DisplayPort, HDMI
Output TerminalsBNC (12G-SDI), DVI-D, DisplayPort

Power

Power Input100 - 240 V: 50 - 60 Hz
Power Consumption170 W
Power OutputDC 5V, 2A

Features & Functions

MiscellaneousAuto Input Detection, Gamma switch, color temperature switch, remote control (RS-232C)
Simultaneous DisplayPicture-by-Picture (2 PbyP), Picture-in-Picture (PinP)
OSD LanguagesEnglish, German, French, Spanish, Italian, Swedish, Japanese, Simplified Chinese, Traditional Chinese, Russian, Portuguese

Environmental Requirements

Degree of ProtectionIP45 (front), IP32 (rear)

Physical Specifications

Protective ScreenHardness 9H, laminated glass
Net Weightapprox. 29.3 kg
Hole Spacing (VESA Standard)400 x 200 mm, M8, depth 11 - 16 mm
外形尺寸
EX5542
