EX4342EX4342

43" chirurgischer Breitbildmonitor mit 4K UHD (3840 x 2160 Pixel) Auflösung und hoher Helligkeit.

  • Geringes Gewicht für Montage an Gerätewagen
  • Exakte Farbwiedergabe
  • HDR Unterstützung
  • PinP und PbyP Darstellung
  • Auto Input Detection
Eigenschaften

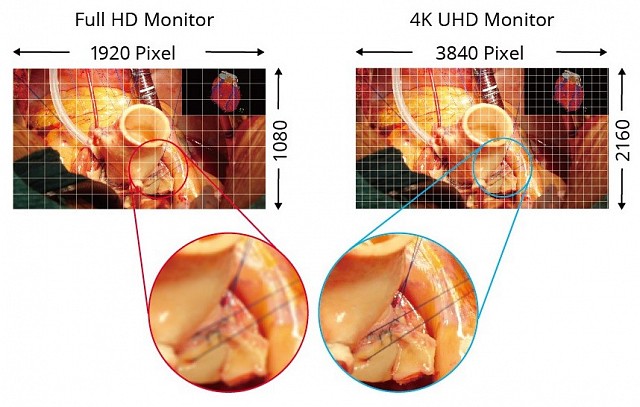

Monitor - Endo 4K - UHD Darstellung EXxx42

4K UHD Auflösung und große Helligkeit

Der Monitor verwendet eine energie-effiziente LED-Hintergrundbeleuchtung mit einer hohen Leuchtdichte von 700 cd/m². Die hohe Auflösung von 3840 x 2160 entspricht 4-mal Full HD und gibt 4K Bilder von Endoskopen und Operationsmikroskopen originalgetreu in voller Auflösung wieder.
Artikel:  Three Reasons to Use 4K Endoscopy and Surgical Monitors
Monitor - Endo 4K - Lightweight and VESA EX4342

Geringes Gewicht und VESA Montage

Bedingt durch ihre Größe und ihr Gewicht, sind im OP großflächige Monitore typischerweise an einer Wand oder an Deckenaufhängungen befestigt. Das Gewicht des EX4342 mit nur 17 kg und die Konformität zum VESA-Standard ermöglichen eine Anbringung an unterstützende medizinische Gerätewagen und somit eine große Auswahl an flexiblen Installationsmöglichkeiten für die Einpassung in die Zielumgebung.

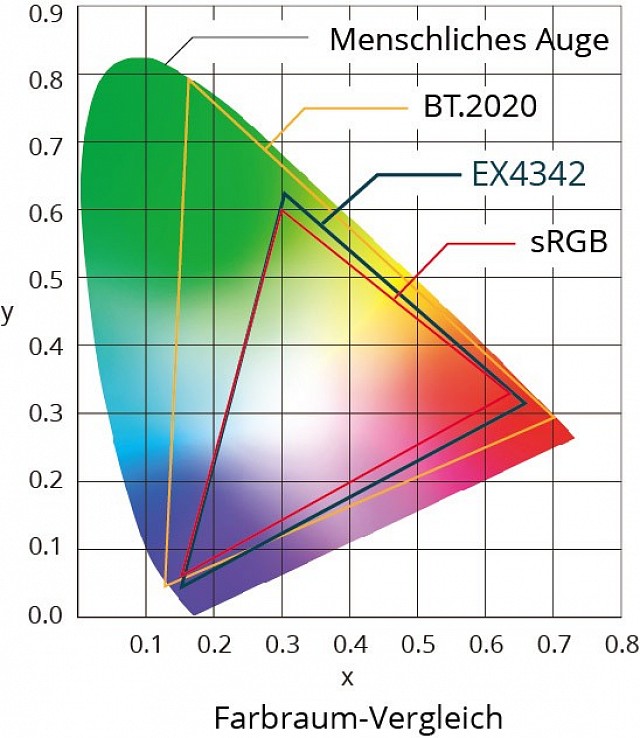

Monitor - Endo 4K - Farbraum EX4342

Breites Farbspektrum zur Unterscheidung von Farbtönen

Während eines Eingriffes müssen die operierenden Chirurgen in der Lage sein, verschiedene Farbtöne zu unterscheiden. Der EX4342 unterstützt den 4K Video-Standard BT.2020 um sicherzustellen, dass feine Nuancen zwischen Rot- und Gelbtönen, die von einer BT.2020 kompatiblen Kamera aufgenommen wurden, auf dem Bildschirm erkennbar sind.
Monitor - Endo 3D 4K - HDR EX3141-3D

Kompatibel mit HDR

Die HDR (High Dynamic Range) Technologie gleicht die Darstellung auf einem Monitor an die Licht- und Farbwahrnehmung des menschlichen Auges an. Der Monitor verwendet die Gamma-Einstellungen "PQ (Perceptual Quantization) method" und "HLG (Hybrid Log Gamma) method" für HDR Darstellung. Bilder von HDR-kompatiblen Endoskopie-Kameras werden realistisch und naturgetreu dargestellt.
Monitor - Endo 4K - Design EX4342

Vollständig flaches Design

Operationsräume beinhalten unterschiedliche medizinische Geräte, die je nach Operationstyp positioniert werden. Dabei spielt ein sicherer Umgang sowie eine sterile Umgebung eine große Rolle. Das flache Design der chirurgischen EIZO Monitore spart wertvollen Platz und unterstützt eine einfache Reinigung und Desinfektion. Außerdem ist die Front mit einem flachen Sicherheitsglas bedeckt, welches das Gerät gegen Fremdmaterial und Spritzwasser mit einer Schutzklasse von IP45 schützt (das gesamte Gerät hat Schutzklasse IP32).
Monitor - Endo 4K - Kabelabdeckung EX4342

Kabelabdeckung für Sicherheit und Hygiene

Mit der angebrachten Kabelabdeckung können die Kabelanschlüsse ordentlich und unsichtbar untergebracht werden, um ein hohes Maß an Sicherheit und Hygiene im Operationssaal zu gewährleisten.

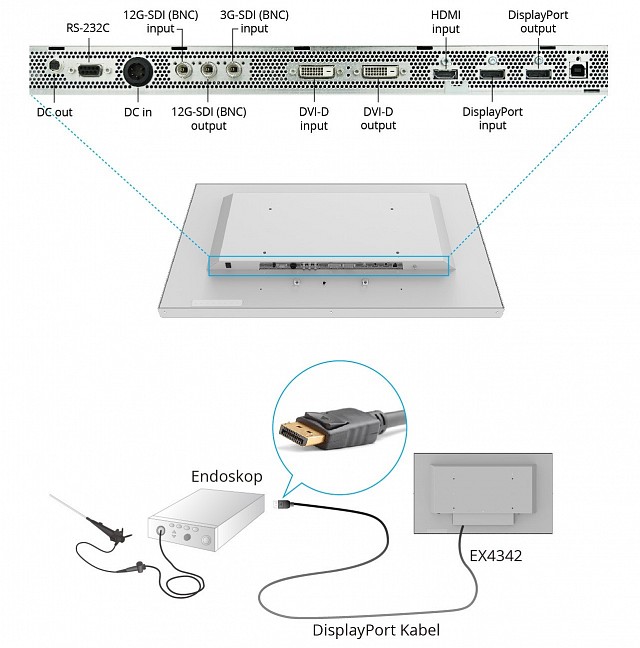

Monitor - Endo 4K -Kabelmanagement EX4342

Optimierte Anschlussmöglichkeiten

Über BNC (12G-SDI) und DisplayPort oder HDMI können Bilder bis zu 4K UHD mit 60 Bildern pro Sekunde mit einem einzigen Kabel über unterschiedliche Modalitäten übertragen werden.

Durch den Anschluss über BNC (12G-SDI) wird zudem eine stabile Übertragung auch über Entfernungen von 30 Metern erreicht.

Monitor - Endo 4K - Ausgang EXxx42

Direkte Bildweiterleitung an verschiedene Monitore

Der Monitor ist mit BNC (12G-SDI), DisplayPort und DVI Ausgängen versehen, so dass Video-Eingangssignale durchgeschleift und direkt zum nächsten Monitor ausgegeben werden können. Das gleiche Bild kann so auf verschiedenen Monitoren angezeigt werden, um dem medizinischen Personal problemlos und ohne zusätzliche Kabelführung jeweils die gleiche Information zur Verfügung zu stellen.

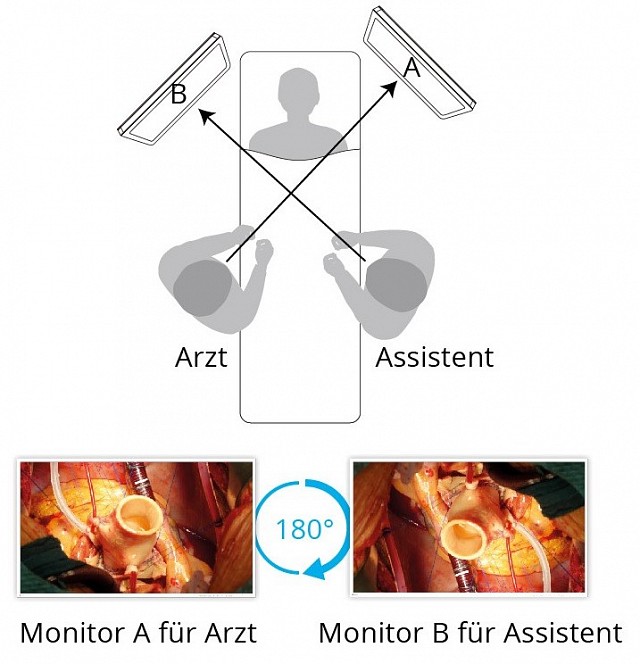

Monitor - Endo 4K - Drehung & Spiegelung EX4342

180° Drehung und Spiegelung

Unabhängig von der Orientierung der OP-Kamera können Bilder um 180° gedreht oder gespiegelt werden, um die perfekte Ansicht für den operativen Eingriff zu haben. Diese Funktion ist geeignet, um die Ansicht für die umstehenden Assistenten und Chirurgen je nach deren Standort anzupassen. Das erhöht den Komfort im Operationsraum.

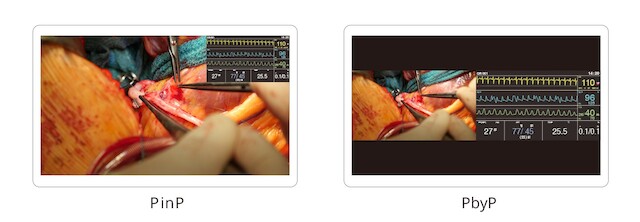

Monitor - Endo 4K - verschiedene Bilder EX4342

Zwei Bilder auf einem Schirm

Zwei unterschiedliche Arten von Signalquellen können gleichzeitig auf einem Monitor betrachtet werden, entweder nebeneinander mit der PbyP (Picture-by-Picture) Funktion oder übereinander mit der PinP (Picture-in-Picture) Funktion. Das wird benötigt, wenn Vitalparameter oder Ultraschallbilder zusätzlich zum Operationsbild angezeigt werden müssen.

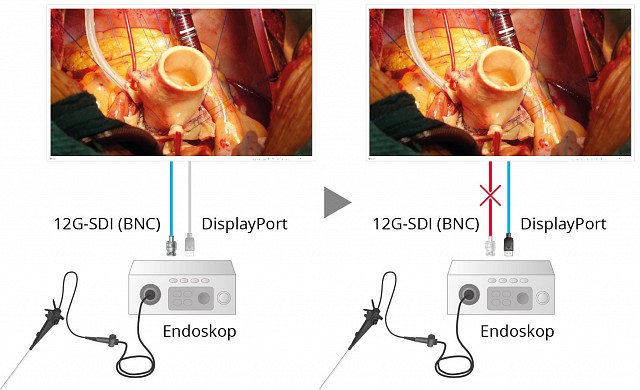

Monitor - Endo 4K - Sichere Anzeige EX4342

Sichere Anzeige bei Signalausfall

Die Funktion "Automatische Eingabeerkennung" schaltet automatisch auf einen anderen Signaleingang um, wenn das ausgewählte Eingangssignal nicht mehr erkannt wird. Das bietet Ausfallsicherheit für den Fall, dass das Eingangssignal durch einen Systemfehler oder anderen äußeren Einflüssen unterbrochen wird.

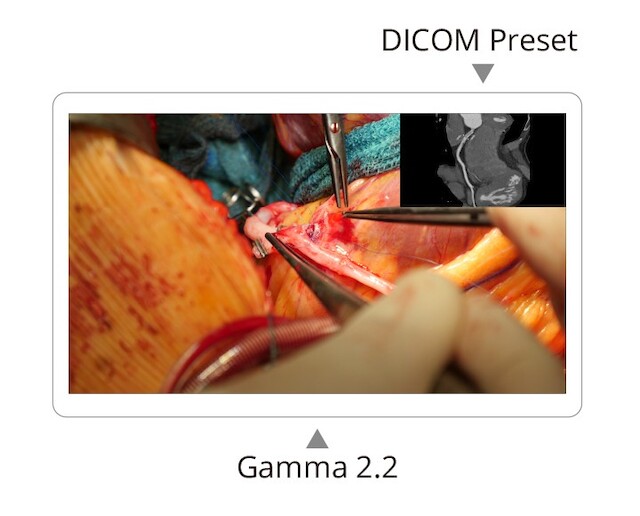

Monitor - Endo 4K - Bildeinstellung EX4342

Individuelle Bildeinstellung

Wenn zwei Signalquellen nebeneinander auf einem Bildschirm angezeigt werden, so kann der Anzeigemodus jedes Bildes unabhängig vom anderen eingestellt werden (Gamma 1.8-2.6 oder DICOM Preset Mode). Das ist hilfreich wenn Bilder von zwei unterschiedlichen Modalitäten (zum Beispiel Endoskop, CT, MRT) gleichzeitig unter den jeweils korrekten Anzeigebedingungen betrachtet werden.

Sicherheit durch Einhaltung medizinischer Standards

Um sichere und zuverlässige Monitore zu realisieren, die verlässlich in jeder medizinischen Einrichtung verwendet werden können, erwirbt EIZO verschiedene medizinische Standards und Standards für Sicherheit und Emissionsschutz.
Monitor - SDG

Unser Beitrag zu SDG (Sustainable Development Goals)

Im Rahmen seiner CSR-Aktivitäten (Corporate Social Responsibility) leistet EIZO einen Beitrag zur Erreichung der Ziele der Vereinten Nationen für nachhaltige Entwicklung (SDG).

Förderung eines gesunden Lebens
Ausgehend von unserer Botschaft „Making Each Life Visual“ möchten wir die optimale medizinische Versorgung für jeden Einzelnen durch genaue Diagnosen und Behandlungen unterstützen, die durch unsere innovativen Gesundheitstechnologien bereitgestellt werden.
Mehr erfahren

Umweltfreundliche Produkte
Unsere Produkte für das medizinische Umfeld sind darauf ausgelegt, die Energieeffizienz zu fördern, den Stromverbrauch und die Emission von Treibhausgasen zu senken und gleichzeitig die im Gesundheitswesen erforderliche hohe Leistung und Funktionalität zu gewährleisten. Zusätzlich implementieren wir ein verantwortungsbewusstes Recycling-System.
Mehr erfahren

Mehr über unsere jüngsten Aktivitäten im jährlichen CSR-Bericht von EIZO.

Spezifikationen

Allgemein

ModellvariantenEX4342: Ohne Fuß
GehäusefarbeWeiß
Zertifizierungen & Standards (Aktuelle Informationen erhalten Sie bei Ihrem lokalen EIZO-Ansprechpartner)CE / UKCA (Medizinprodukt), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN 60601-1, VCCI-A, FCC-A, CAN ICES-3(A), RCM, RoHS, China RoHS, WEEE, CCC
FDAClass I
Zubehör im Lieferumfang (Kann je nach Land variieren. Bitte kontaktieren Sie EIZO für Details)AC Netzteil, Kabelbinder x 2, Kabelabdeckung, Befestigungsschrauben x 4, Utility Disk (Gebrauchsanweisung, Installationsanleitung)
Optionales ZubehörWandhalterung FWM6300

Panel

BildschirmtypTFT Farb-LCD Panel (IPS)
HintergrundbeleuchtungLED
Bildschirmgröße109,2 cm / 43”
Native Auflösung3840 x 2160 (Seitenverhältnis 16:9)
Sichtbarer Bereich (B x H)941,2 x 529,4 mm
Punktabstand0,2451 x 0,2451 mm
Darstellbare Farben10-Bit Farben (SDI): 1,07 Milliarden Farben (maximum)
8-Bit Farben: 16,77 Millionen colors
Betrachtungswinkel (H / V, typisch)178° / 178°
Helligkeit (typisch)700 cd/m²
Kontrastverhältnis (typisch)1000:1
Reaktionszeit (typisch)8 ms (Grau zu Grau)
Farbraumabdeckung (typisch)BT. 2020 Emulation

Video Signale

EingängeBNC (3G-SDI), BNC (12G-SDI), DVI-D, DisplayPort, HDMI
Ausgänge (Loop Through)BNC (12G-SDI), DVI-D, DisplayPort

Verbrauch

SpannungsversorgungAC Netzteil: 100 - 240 V: 50 - 60 Hz
Monitor: DC 48 V, 3,0 A
Leistungsaufnahme144 W (maximal)

Eigenschaften und Funktionen

AllgemeinPbyP (Picture-by-Picture), PinP (Picture-in-Picture), Auto Input Detection, Gamma-Umschaltung, Farbtemperatur-Umschaltung, Fernsteuerung (RS-232C)
OSD-SprachenEnglisch, Deutsch, Französisch, Spanisch, Italienisch, Schwedisch, Japanisch, Chinesisch (vereinfacht), Chinesisch (traditionell), Russisch, Portugiesisch

Umgebungsanforderungen

SchutzartIP45 (Vorderseite), IP32 (Rückseite)

Physikalische Spezifikationen

SchutzglasHärtegrad 9H, laminiertes Glas
Nettogewichtca. 17 kg
Lochabstand (VESA Standard)400 x 200 mm, M8, Tiefe 8 - 15 mm
Dimensionen
EX4342
