Dieser 49” Breitbildmonitor eignet sich ideal zur Ansicht von medizinischen Bildern in OP-Umgebungen. Zahlreiche Eingangs- und Ausgangssignale, die Möglichkeit der Bildkombination sowie ab Werk vorkalibrierte Gamma Modelle erlauben den Einsatz in unterschiedlichsten Anwendungsbereichen. Mit seinem lüfterlosen Aufbau und der wasserdichten, einfach zu reinigenden Vorderseite ist der Monitor perfekt für sterile Krankenhausumgebungen geeignet.

  • Fünf werkseitig eingestellte Lookup-Tabellen nach DICOM und Gamma 2.2 für die optimale Bildwiedergabe
  • Schnelle Anpassung an unterschiedlichen Umgebungen und Verfahren
  • Zahlreiche Videoeingänge und -ausgänge für erhöhte Konnektivität
  • Flexible Bildanordnung dank der Funktionen „Bild-in-Bild“ (PiP) und „Bild-an-Bild“ (PaP)
  • Voll automatisierte Helligkeitsstabilität durch ISS (Integrated Stability System)
Eigenschaften
Monitor - LX490W - Bilddiagonale

Große Anzeigefläche

Mit einer Bilddiagonalen von 49" und einer Auflösung von 1920 x 1080 Pixel eignet sich der Monitor zur gleichzeitigen Anzeige verschiedener Bildquellen. Zum Beispiel können DICOM Röntgenbilder und endoskopische Bilder Seite an Seite in der OP-Umgebung dargestellt werden. Dank seiner Größe ist der Monitor ideal für die Wandmontage und Betrachtung von Bildern aus größerem Abstand. Bilder können vollflächig skaliert, in Originalgröße wiedergegeben oder mit den PiP und PaP Funktionen in- oder nebeneinander dargestellt werden.

Monitor - LX491W - Flexible Einsatzmöglichkeiten

Flexible Einsatzmöglichkeiten

Der Monitor unterstützt ein breites Spektrum an Timings und lässt sich mit einfachsten Mitteln auf unterschiedliche Signal-Anforderungen im Operationssaal anpassen. Zusammen mit den zahlreichen Ein- und Ausgangsanschlüssen ist der Monitor vielseitig mit gängigen Bildgebungssystemen verwendbar. Anwender können, je nach Verfahren und Bedürfnissen, beispielsweise zwischen endoskopischen Bildern, Röntgenbildern in DICOM und Modalitätenbildern mit besonderen Timings schnell wechseln oder diese mit anderen Bildern kombinieren.

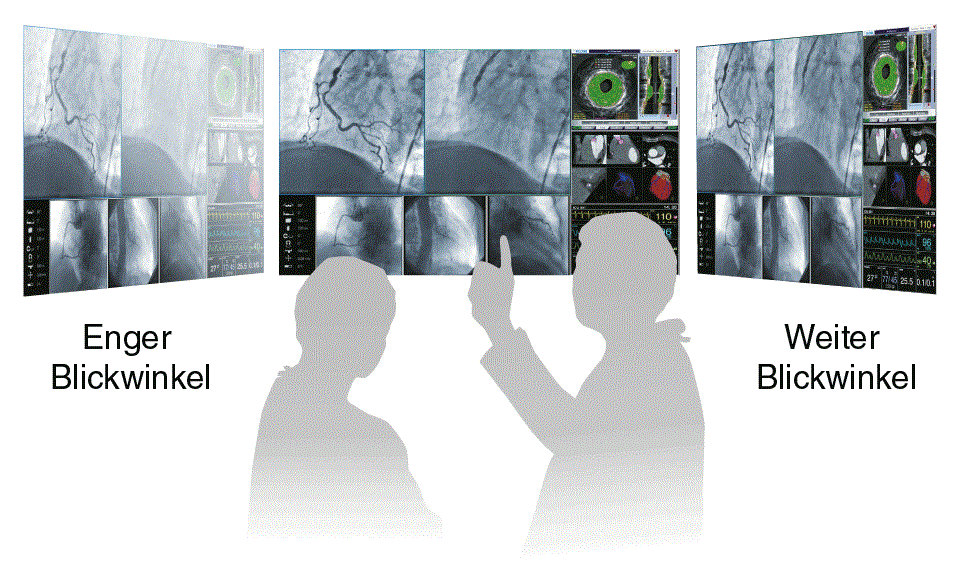

Monitor - Optimale Bildqualität aus jedem Betrachtungswinkel

Optimale Bildqualität aus jedem Betrachtungswinkel

Durch den weiten Blickwinkel weisen Bilder auch bei seitlicher Betrachtung nur minimale Farbabweichungen auf. Somit kann der Monitor von mehreren Personen gleichzeitig betrachtet werden.

Voreingestellte Look Up Tabellen

Der Monitor ist ab Werk kalibriert. Mit fünf vordefinierten, praxisnahen Look Up Tabellen (LUTs), sowie einer vom Anwender konfigurierbaren LUT-Funktion ist der Monitor einfach zu installieren und zu warten. Er kann schnell an die lokalen Betrachtungs- und Lichtbedingungen oder Anwenderbedürfnisse angepasst werden.

Anwenderdefinierte LUT-Funktion

Mit der anwenderdefinierten Look Up Tabelle (LUT) kann das voreingestellte Gammamodell, der Farbort und die Helligkeit des LX491W an individuelle Bedürfnisse ohne zusätzliche Sensoren und Software angepasst werden. Mit dem Force Mode können sogar unbekannte Timings von älteren medizinischen Anlagen analysiert und im Monitor implementiert werden. Dadurch können Timings, die außerhalb der genormten Bereiche liegen, am Monitor dargestellt werden. Dies stellt die Kompatibilität speziell mit älteren medizinischen Systemen sicher. Somit sind Anpassungen im Feld, z.B. bei einem Geräteaustausch, mit einfachsten Mitteln möglich.

Monitor - LX491W - Zahlreiche Eingänge

Zahlreiche Video-Eingänge

Der LX491W kann an das bildgebende System über die verschiedenen Videoeingänge wie DVI, 3G-SDI, Composite, S-Video und VGA angeschlossen werden. Somit kann er gleichzeitig mit digitalen und traditionellen analogen Standard-Video-Signalen (PAL, NTSC) betrieben werden. Benötigte Anpassungen der Videoeinstellungen werden mit Hilfe eines OSD-Menüs (On Screen Display) durchgeführt.

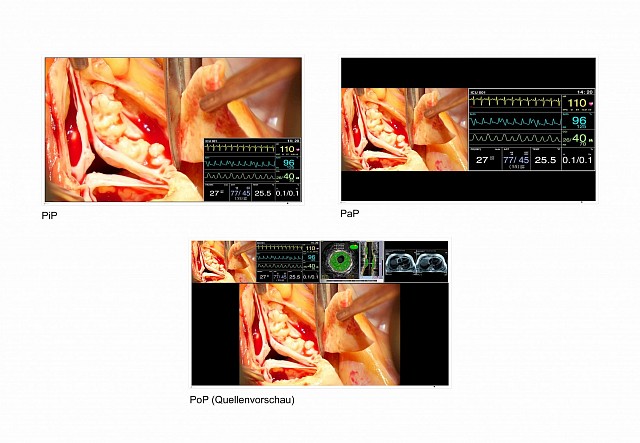

Monitor - LX49xW - PiP

Gleichzeitige Anzeige unterschiedlicher Bildquellen

Dank seines Widescreen-Formates kann der Monitor die vielfältigen Signaleingänge „Bild-in-Bild“ (PiP) oder nebeneinander (PaP) anzeigen. Damit wird der Bedarf an zusätzlichen Monitoren reduziert, während die Anwender kritische Quellbilder betrachten und gleichzeitig den Blick auf andere wichtige Informationen behalten.

Beschichtetes Sicherheitsglas für einfache Reinigung

Das entspiegelte Sicherheitsglas gewährleistet hervorragende Bildqualität und schützt den Monitor vor Kratzern und dem Eindringen von Flüssigkeiten während dem Betrieb im OP sowie bei der Reinigung und Desinfizierung.

Monitor - LX49xW - LED

LED-Backlight

Der Monitor ist mit einem für helle Umgebungen optimierten LED-Backlight ausgestattet. Damit wird eine lange Lebensdauer selbst bei einer hohen Leuchtdichte erreicht.

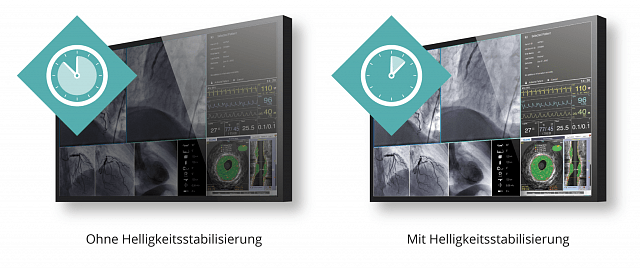

Monitor - Schnelle Helligkeitsstabilisierung

Schnelle Helligkeitsstabilisierung für sofortige Bildanzeige

Unter Verwendung eines intern verbauten Backlight-Sensors sorgt die vollautomatische  Helligkeitsregelung von EIZO für die schnelle Stabilisierung der Bildschirmhelligkeit beim Systemstart und den Ausgleich von Alterserscheinungen und Temperaturschwankungen über die Lebenszeit des Monitors.

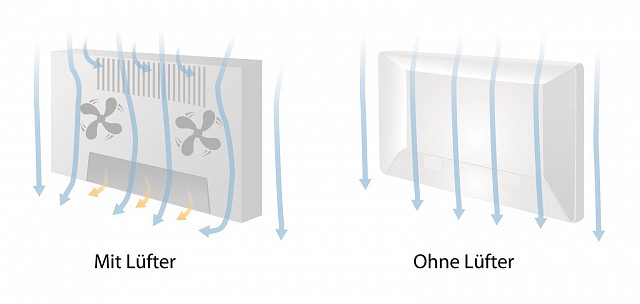

Monitor - Lüfterloser Aufbau

Lüfterloser und geräuschloser Aufbau

Dank seines lüfterlosen Aufbaus erzeugt der Monitor keine störenden Geräusche und wirbelt weder Staub noch Keime auf. Die laminaren Luftströme im OP werden nicht beeinträchtigt.

Monitor - LX49xW -Präzise Diagnosen dank werksseitiger Kalibrierung

Präzise Diagnosen dank werkseitiger Kalibrierung

Für eine exakte und gleichmäßige Bildwiedergabe stellt EIZO jeden einzelnen Farbton werkseitig ein und stellt damit sicher, dass die Bildqualität an medizinische Anforderungen wie Gamma 2.2 und dem DICOM Standard angepasst ist.

Spezifikationen

Allgemein

GehäusefarbeSchwarz, Weiß
Zertifizierungen & Standards (Aktuelle Informationen erhalten Sie bei Ihrem lokalen EIZO-Ansprechpartner)CE (Medizinprodukt), IEC/EN60601-1, EN60950-1, CAN/CSA C22.2 No. 60601-1-08, UL60601-1, FCC-B, RCM, RoHS, China RoHS, WEEE, CCC
Zubehör im Lieferumfang (Kann je nach Land variieren. Bitte kontaktieren Sie EIZO für Details)Netzkabel (eu, us, jp, cn), Signalkabel (DVI-D - DVI-D), Fernbedienung, Utility Disk (PDF Bedienungsanleitung)

Panel

BildschirmtypTFT Farb-LCD Panel (IPS)
HintergrundbeleuchtungLED
Bildschirmgröße123 cm / 48,5"
Native Auflösung1920 x 1080 (Seitenverhältnis16:9)
Sichtbarer Bereich (B x H)1073,8 x 604 mm
Punktabstand0,559 mm x 0,559 mm
Darstellbare Farben8-Bit Farben: 16,77 Millionen Farben
Betrachtungswinkel (H / V, typisch)178° / 178°
Helligkeit (typisch)700 cd/m²
Kontrastverhältnis (typisch)1300:1
Reaktionszeit (typisch)8 ms (Grau zu Grau)

Video Signale

EingängeDVI-I, DVI-D, BNC (3G-SDI), BNC (Composite), D-Sub mini 15pin (Separate Sync, Composite Sync, SoG*, YPbPr*, RGBS*, RGB/HV*), 4pin mini-DIN (S-Video)
*Adapter (D-Sub mini 15pin - BNC) benötigt
Ausgänge (Loop Through)BNC (3G-SDI), BNC (Composite), 4pin mini-DIN (S-Video), D-Sub mini 15pin (VGA)
Digitale Abtastfrequenz (H / V)30 - 91 kHz / 48 - 85 Hz
Analoge Abtastfrequenz (H / V)30 - 91 kHz / 48 - 85 Hz
SynchronisationsformateSeparate, Composite und Sync on Green

USB

UpstreamUSB 2.0: Typ-B
DownstreamUSB 2.0: Typ-A x 2

Verbrauch

SpannungsversorgungAC 100 - 240 V: 50 / 60 Hz
Leistungsaufnahme144 W
typisch: 85 W
Energiesparmodus19 W
Power ManagementDVI DMPM

Eigenschaften und Funktionen

AllgemeinAnwenderdefinierte LUT-Funktionen, Force Mode, PiP, PaP, PoP (Quellenvorschau)
SensorBacklight-Sensor
OSD-SprachenEnglisch, Deutsch

Umgebungsanforderungen

SchutzartVorderseite: IP65
Rückseite. IP20

Physikalische Spezifikationen

Nettogewicht (ohne Fuß)31 kg
Lochabstand (VESA Standard)200 x 400 mm, M8, Tiefe 10 - 30 mm
Dimensionen
